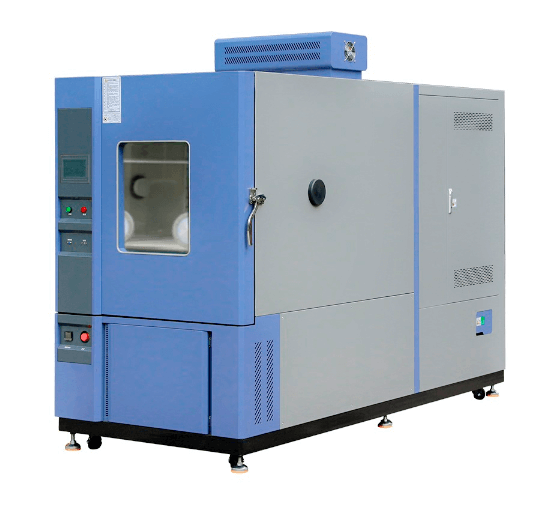

解析快速温度变化试验箱制冷功耗核算

文章出处:本站 人气:发表时间:2019-05-10 13:55:09
解析快速温度变化试验箱制冷功耗核算

1冷凝压力冷凝温度

  冷凝温度是指冷凝器内制冷剂蒸汽在一定压力下凝结时的饱和温度。 冷凝温度不等于冷却介质的温度,两者之间也存在着传热温差。

  冷凝压力就是制冷剂在冷凝器内有气体冷凝成液体的压力,由于制冷系统中冷凝器内部的压力无法测量,而实际上,制冷剂在排气管以及冷凝器内的压力降其实很小,所以不管设计调试还是检修当中,一般认为排气压力近似等于冷凝压力。

  2冷凝温度与冷凝压力的关系

       冷凝温度与冷凝压力是成正比变化的,冷凝压力与冷凝温度两者是对应的;冷凝压力(高压)越低,冷凝温度也就越低;冷凝压力(高压)越高,冷凝温度也就越高。

  3冷凝与蒸发温度的估算

  在制冷设备调试的时候,我们经常要知道冷凝温度,进一步推算出冷凝压力(高压或者排气压力),然后根据实际的压力,就能判断制冷系统是否有问题。

  经验估值参考:冷凝温度=环境温度/水温 +(10~20℃);

  例1:夏天的空调室外环境温度35度左右,我们就可以估算此时的冷凝温度:冷凝温度=35+(10~20℃)=50℃。根据温度压力对照表,很容易就查出此时的冷凝压力为30bar(R410A制冷剂)左右;

  例2:冷水机组,已知冷却塔的出水温度为25度,那么此时制冷系统的冷凝温度:冷凝温度= 25+(10~20)=40℃。根据温度压力对照表,很容易就查出此时的冷凝压力为14.2bar(R22制冷剂);

  环境温度高时,减去高值(20或15);环境温度低时,减去低值(10℃);

  4冷凝温度与功率的关系

  原因很简单的,冷凝温度提高了,在蒸发温度不变的情况下,压缩机的压比增大了,而压缩机的功率是和压比成正比关系的,即压比增大,压缩机的功率也增大。

  可以如下简单理解:压缩机把5公斤的冷媒压缩到15公斤所用的功率;肯定比压缩机把5公斤的冷媒压缩到25公斤所用的功率大。

  5冷凝温度与制冷量的关系

  这里东莞市易升仪器有限公司给大家解释下原因,由于冷凝温度的提高,导致制冷剂的单位制冷量会下降,在同等制冷剂质量流量下,系统的制冷量就降低了;

  6热负荷与冷凝压力的关系

  这个简答来说就是冷凝侧的负荷与冷凝压力的关系。

  在一恒定的工况条件下(制冷剂流量),热负荷越大,冷凝压力越高,反之亦然。我们可以想象一下,当你设计的冷凝器小了(热负荷就相对来说大了) ,制冷系统是很容易报高压报警的。

  7冷凝温度不正常原因分析

  冷凝温度偏低:冷凝温度偏低的原因很多,导致冷凝温度偏低的机理就是 发器内的冷媒少或节流阀节流效果不好,列举如下:

  1、膨胀阀选型大了;

  2、膨胀阀故障或者膨胀阀开度过大,没有节流效果;

  3、制冷系统冷媒充注量不够;

  4、制冷系统缺少冷媒

  1~2点主要分析膨胀阀节流效果,3~4主要分析制冷剂缺少;

  冷凝温度偏高:

  (1)、冷却水(或空气)流量小,温度高;

  (2)、系统内有空气,使冷凝压力升高;

  (3)、制冷剂充注量过多,液体占据了有效冷凝面积;

  (4)、冷凝器年久失修,传热面污垢严重,也能导致冷凝压力升高。水垢的存在对冷凝压力影响也较大。

  当然还有很多其他原因,建议从三方面考虑:

  1、冷凝器内的冷媒多了

  2、制冷系统有其他杂志,占据了冷凝器换热面积

  3、冷凝器冷凝效果不好

  8冷凝压力偏高处理

  冷凝压力升高时,压缩机排气温度也升高。压缩机的压缩比增大,输气系数减小,从而使压缩机的制冷量降低。耗电量增加。

  如果排气温度过高,则增加了压缩机润滑油的消耗,使油变稀,影响润滑;当排气温度与压缩机油闪点接近时,还会使部分润滑油炭化并积聚在吸、排气阀口,影响阀门的密封性。

  处理方法东莞市易升仪器有限公司告诉你有以下两种思路:

  1、降低冷却介质的温度可使得冷凝温度下降,冷凝压力也随之下降,但这要受到环境条件的限制,难以人为选择。

  2、增加冷却介质流量可降低一点冷凝温度(多采用这种方法)。但不能片面地提高冷却水或空气的流量,因为这将增大冷却水泵或风扇及电机的功率,应全面综合考虑。

  排气压力偏高会使压缩功加大,输气系数降低,从而使制冷效率下降。

  冷凝温度如何控制

  控制冷凝器进口压力,就可以控制冷凝器的冷凝压力,因为冷凝器压降其实很小,近似的看做进口压力等于冷凝压力了。那么如何控制进口压力呢?

  方法有好几个:

  1、控制流通冷凝器的风量,风量大了,冷凝压力自然会下降,通过变频器控制风机的转速,很容易控制冷凝器的进口压力了;

  2、采用辅助冷凝器的方法,通过控制辅助冷凝器的水流量或者水温,进而控制冷凝器的进口压力。
